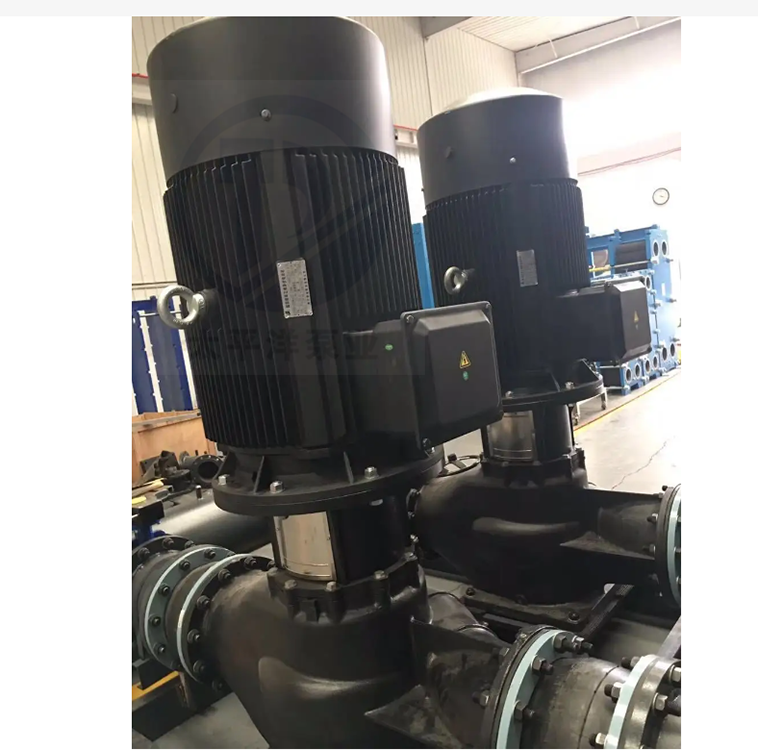

TD單級單吸立式便拆式管道離心泵

TD單級單吸立式便拆式管道離心泵適宜在清潔、稀薄、非侵蝕、非易爆易燃，且不含有任何可能對泵造成機械或化學損害的固體顆粒和纖維的液體中使用。具體對液體要求及應用如下；而在液體粘稠或密度較大情況下使用時會造成泵特性曲線的下降和能耗的增加。液體溫度：－15℃~110℃系統zui高壓力：常規型為PN12巴；特殊型為PN16巴。TD產品在用于輸送水時，其可以用于生活用水、工業用水、冷卻系統用水和區域供熱系統的冷、熱用水。

銷售熱線：
400-926-5000

分享到

產品參數

太平洋泵業集團有限公司TD單級單吸立式便拆式管道離心泵適宜在清潔、稀薄、非侵蝕、非易爆易燃，且不含有任何可能對泵造成機械或化學損害的固體顆粒和纖維的液體中使用。具體對液體要求及應用如下；而在液體粘稠或密度較大情況下使用時會造成泵特性曲線的下降和能耗的增加。液體溫度：－15℃~110℃系統zui高壓力：常規型為PN12巴；特殊型為PN16巴。TD產品在用于輸送水時，其可以用于生活用水、工業用水、冷卻系統用水和區域供熱系統的冷、熱用水。

TD產品可以在以下位置使用：1) 主循環泵2) 混合環路中的泵3) 鍋爐混流泵4) 燃氣冷凍機泵5) 部分流量過濾器泵6) 定壓系統用泵7) 生活熱水循環
TD產品用于工業方面。如在化工、制藥、食品加工等行業�？梢杂糜冢�1）原料的輸送2）系統增壓3）混合環路循環泵

產品適宜在清潔、稀薄、非侵蝕、非易爆易燃，且不含有任何可能對泵造成機械或化學損害的固體顆粒和纖維的液體中使用。具體對液體要求及應用如下；而在液體粘稠或密度較大情況下使用時會造成泵特性曲線的下降和能耗的增加。液體溫度：－15℃~110℃系統zui高壓力：常規型為PN12巴；特殊型為PN16巴。TD產品在用于輸送水時，其可以用于生活用水、工業用水、冷卻系統用水和區域供熱系統的冷、熱用水。

產品特點

· 特別適用于對環境噪聲要求高的場合
· 軸較粗，剛性好，電機下端裝兩個軸承，提高了泵的運轉壽命
· 軸封采用專用機械密封，微泄露，壽命長
· 進出水口管徑相同，可象閥門一樣安裝于管路中，安裝方便、靈活簡單
· 檢修維護方便

結構說明

· 立式結構，采用低轉速、低噪音電機驅動
· 軸較粗，剛性好，電機下端裝兩個軸承
· 軸封采用專用機械密封
· 進出水口管徑相同，可象閥門一樣安裝于管路中
· 大型大功率泵（45kW以上）采用易拆型結構，更換機械密封時不用拆動泵體及電機，檢修時只需拆卸泵蓋上的螺栓，不需拆卸與泵體聯接的管路系統

型號說明

以 TD100—32A、B 為例
TD — 低噪聲型管道泵

100 — 進出水口直徑100mm

32 — 規定點揚程32m

A、B — 葉輪直徑*次切割為

A，第二次切割為B

性能參數

泵型號	額定流量Q[m3/h]	額定揚程H[m]	轉速 n[r/min]	配用功率P[kW]
泵型號	額定流量Q[m3/h]	額定揚程H[m]	轉速 n[r/min]	1×220V	3×380V
TD32-18G/2	8	18	2900	1.1	1.1
TD32-21G/2	12.5	21	2900	1.5	1.5
TD32-26G/2	12.5	26	2900	2.2	2.2
TD32-33G/2	12.5	33	2900		3
TD32-40G/2	12.5	40	2900		4
TD32-50G/2	12.5	50	2900		5.5
TD40-16G/2	12.5	16	2900	1.1	1.1
TD40-21G/2	12.5	21	2900	1.5	1.5
TD40-20G/2	20	20	2900	2.2	2.2
TD40-26G/2	20	26	2900		3
TD40-30G/2	25	30	2900		4
TD40-36G/2	25	36	2900		5.5
TD40-48G/2	25	48	2900		7.5
TD50-32G/2	12.5	32	2900		3
TD50-39G/2	12.5	39	2900		4
TD50-49G/2	12.5	49	2900		5.5
TD50-59G/2	12.5	59	2900		7.5
TD50-80G/2	12.5	80	2900		11
TD50-12G/2	16	12	2900	1.1	1.1
TD50-15G/2	20	15	2900	1.5	1.5
TD50-18G/2	25	18	2900	2.2	2.2
TD50-24G/2	25	24	2900		3
TD50-28G/2	30	28	2900		4
TD50-35G/2	30	35	2900		5.5
TD50-40G/2	35	40	2900		7.5
TD50-50G/2	40	50	2900		11
TD50-60G/2	50	60	2900		15
TD50-70G/2	50	70	2900		18.5
TD50-81G/2	50	81	2900		22
TD65-37G/2	25	37	2900		5.5
TD65-48G/2	25	48	2900		7.5
TD65-15G/2	30	15	2900	2.2	2.2
TD65-20G/2	30	20	2900		3
TD65-22G/2	40	22	2900		4
TD65-30G/2	40	30	2900		5.5
TD65-34G/2	50	34	2900		7.5
TD65-41G/2	50	41	2900		11
TD65-51G/2	50	51	2900		15
TD65-61G/2	50	61	2900		18.5
TD65-68G/2	50	68	2900		22
TD65-85G/2	50	85	2900		30
TD80-13G/2	50	13	2900		3
TD80-18G/2	50	18	2900		4
TD80-23G/2	50	23	2900		5.5
TD80-29G/2	50	29	2900		7.5
TD80-41G/2	50	41	2900		11
TD80-48G/2	50	48	2900		15
TD80-32G/2	70	32	2900		11
TD80-38G/2	80	38	2900		15
TD80-47G/2	80	47	2900		18.5
TD80-54G/2	80	54	2900		22
TD80-67G/2	80	67	2900		30
TD100-9/2	50	9	2900	2.2	2.2
TD100-15/2	60	15	2900		4
TD100-17G/2	80	17	2900		5.5
TD100-22G/2	80	22	2900		7.5
TD100-27/2	100	27	2900		11
TD100-33/2	100	33	2900		15
TD100-40/2	100	40	2900		18.5
TD100-48/2	100	48	2900		22
TD100-52/2	130	52	2900		30
TD125-11G/4	120	11	1450		5.5
TD125-14G/4	120	14	1450		7.5
TD125-19G/4	140	19	1480		11
TD125-22/4	160	22	1480		15
TD125-28/4	160	28	1480		18.5
TD125-32/4	160	32	1480		22
TD125-40G/4	160	40	1480		30
TD125-48G/4	160	48	1480		37
TD150-12.5G/4	200	12.5	1480		11
TD150-17G/4	200	17	1480		15
TD150-22G/4	200	22	1480		18.5
TD150-25/4	200	25	1480		22
TD150-33/4	200	33	1480		30
TD150-40/4	200	40	1480		37
TD150-50/4	200	50	1480		45
TD200-16/4	300	16	1480		18.5
TD200-19/4	300	19	1480		22
TD200-24/4	300	24	1480		30
TD200-31/4	300	31	1480		37
TD200-36/4	300	36	1480		45
TD200-47/4	300	47	1480		55
TD200-53/4	300	53	1480		75
TD200-12.5/4	400	12.5	1480		22
TD200-20/4	400	20	1480		30
TD200-23/4	400	23	1480		37
TD200-27/4	400	27	1480		45
TD200-32/4	400	32	1480		55
TD200-43/4	400	43	1480		75
TD200-50/4	400	50	1480		90
TD250-16/4	500	16	1480		30
TD250-19/4	500	19	1480		37
TD250-22/4	500	22	1480		45
TD250-29/4	500	29	1480		55
TD250-36/4	500	36	1480		75
TD250-47/4	500	47	1480		90
TD250-56/4	500	56	1480		110
TD250-12.5/4	630	12.5	1480		30
TD250-14/4	630	14	1480		37
TD250-17/4	630	17	1480		45
TD250-20/4	630	20	1480		55
TD250-26/4	630	26	1480		75
TD250-32/4	630	32	1480		90
TD250-40/4	630	40	1480		110
TD250-50/4	630	50	1480		132
TD300-15/4	900	15	1480		55
TD300-20/4	900	20	1480		75
TD300-25/4	900	25	1480		90
TD300-30/4	900	30	1480		110
TD300-35/4	900	35	1480		132
TD300-44/4	900	44	1480		160
TD300-55/4	900	55	1480		200
